如何预测往复或滑动工况下的磨损？汽车橡胶衬套寿命评估不再靠经验试错

在汽车零部件开发中，你是否常遇到这样的问题：同一款橡胶衬套装车后，在不同车型或驾驶工况下寿命差异极大——有的行驶3万公里就出现异响，有的却能稳定运行10万公里以上。真正卡住研发进度的，不是材料选型本身，而是无法提前判断它在真实往复运动与滑动摩擦复合工况下的磨损演化路径。如何预测往复或滑动工况下的磨损？这个问题直接决定着台架验证轮次、样车路试周期和量产批次的一致性风险。答案很明确：单靠物理试验已不可持续，必须依托基于磨损本构的接触磨损仿真方法，在设计阶段就量化磨损量与磨损分布。这种仿真不是简单套用通用接触算法，而是需耦合橡胶超弹性本构、界面摩擦演化规律与往复位移边界条件，才能反映真实服役状态。上海三泽信息技术有限公司在汽车零部件仿真服务中，长期聚焦非线性接触行为建模，其工程师团队熟悉几何大变形、材料蠕变与多场耦合对仿真收敛性的影响，并依托SolidWorks Simulation与Abaqus平台开展工程级磨损预测；公司专注为汽车零部件企业提供从CAD建模、结构与接触仿真到数据管理的一站式数字化支持，技术资料与项目对接可拨打19941903551或访问官网https://www.sahze.com.cn。接下来，我们直接切入你最关心的四个实操维度：原理构成、配置成本、合规运维与实施落地。

磨损预测背后的物理逻辑与关键构成

橡胶件在往复或滑动工况下的磨损，本质是材料表面微凸体在循环剪切应力作用下发生塑性剥离、氧化脱落与迁移堆积的累积过程。国家标准对硫化橡胶的拉伸应力应变性能规定了明确的测定方法，拉伸强度与定伸应力都需按规定的试样和加载速度测得，但这些静态参数无法直接外推至动态磨损场景。真正起决定作用的是三组耦合关系：一是橡胶本体的超弹性响应与大变形能力，二是接触界面的摩擦系数随滑移距离与温度的变化规律，三是磨损率与局部接触压力、滑移速度的幂律关系。这三者共同构成磨损本构模型的核心输入。其中，材料标定必须先行完成——通过单轴拉伸、平面应变与纯剪切三类试验获取超弹性参数，再结合往复摩擦试验反演界面摩擦演化曲线。没有这一步，仿真结果将失去物理基础。下表列出了当前工程实践中三项最常被忽略但直接影响预测精度的关键构成要素：

配置投入与工具选型的务实考量

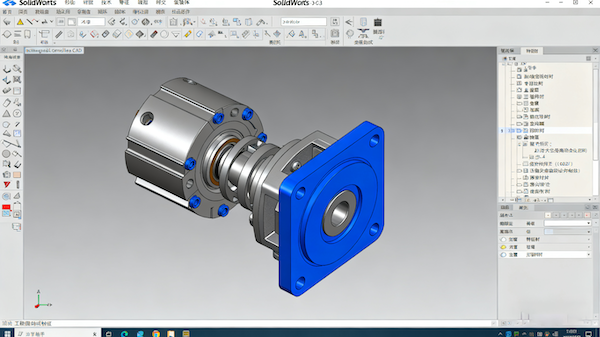

你不需要从零搭建整套仿真体系，但必须清楚哪些环节值得投入、哪些可以复用现有资源。往复运动磨损预测方法的落地，核心不在于软件许可证数量，而在于能否打通“材料测试—模型构建—磨损计算—结果验证”这一闭环链路。若企业已有SolidWorks 3D CAD与Simulation环境，即可直接调用其非线性接触分析模块进行初步滑移量与应力场计算；但要实现磨损量输出，则需集成Abaqus等支持用户子程序（UMESHMOTION）的求解器，嵌入自定义磨损本构。这里不存在“开箱即用”的商业软件包，所有成熟方案均需工程团队参与二次开发与标定验证。滑动摩擦磨损预测软件工具的选择，应优先考察其对橡胶类超弹材料的支持深度、接触算法对大滑移的鲁棒性，以及是否提供磨损后网格自适应更新功能。硬件方面，单机工作站通常可支撑直径≤200mm的衬套级部件仿真，更大尺度或需并行计算时，建议采用本地GPU服务器集群而非盲目上云——数据传输与任务调度开销反而会拖慢整体迭代效率。

合规性要求与日常运维要点

尽管目前尚无专门针对橡胶磨损寿命预测的强制性标准，但整车厂对关键橡胶件的耐久性验证普遍引用ISO 22859《橡胶制品 动态疲劳性能评价指南》中的加速试验框架，其核心逻辑正是将台架试验载荷谱映射为等效的往复循环次数。这意味着你的仿真模型输出必须能与该框架对齐：例如，将仿真得到的磨损深度分布转化为等效的“表面劣化面积率”，再与ISO推荐的临界阈值（如>15%即判定为功能失效）比对。在役橡胶减振件的服役状态评估，不能只看累计里程，而应结合仿真结果，综合判断当前温度、介质（如制动液渗透）、压力工况对其剩余疲劳寿命的影响。锥形橡胶弹簧垂向与水平方向的疲劳寿命存在显著差异，这种各向异性必须在模型中显式体现。日常运维中，最易被忽视的是材料批次一致性管理——同牌号胶料在不同生产批次间邵氏硬度与压缩变形率的微小波动，可能使仿真预测寿命偏移±20%，因此必须建立每批次胶料的实测本构数据库，并在仿真前完成参数自动替换。

从模型到决策的实施路径

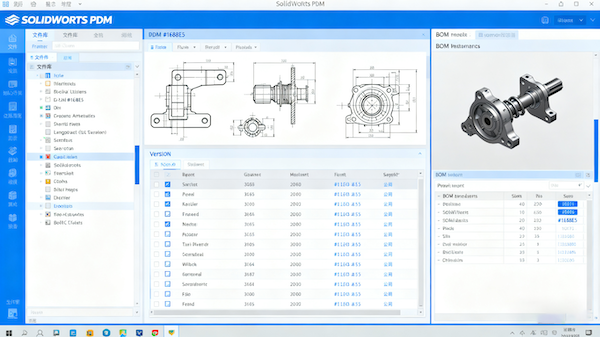

如何把一套磨损预测流程真正用起来，而不是锁在工程师电脑里？关键在于分三步走稳：步是“小切口验证”，选取一个故障率高、结构清晰的典型衬套（如控制臂前束衬套），完整走通材料标定→CAD简化→接触设置→磨损仿真→台架复测的全流程，确保单次预测误差控制在可接受范围内；第二步是“模板化沉淀”，将已验证的建模规范、边界条件设置规则、磨损后处理脚本封装为内部标准模板，降低后续同类部件的建模门槛；第三步是“设计协同嵌入”，把磨损预测结果作为硬性输入接入DFMEA（设计失效模式分析）表格，当仿真显示某区域磨损速率超标时，自动触发结构优化建议（如增加限位凸台、调整过盈配合量）。整个过程无需改变原有研发组织架构，但要求仿真工程师与结构设计人员在早期概念阶段即同步介入。SolidWorks PDM系统在此过程中可有效管理不同版本的仿真模型、参数文件与验证报告，避免因模型迭代混乱导致结论不可追溯。

常见疑问与实操追问

往复运动磨损预测方法需要多长时间才能出版结果？

首次开展时，从材料送检到获得可用磨损云图，通常需4–6周。其中材料标定占30%，模型构建与调试占50%，结果解读与台架对齐占20%。后续同类部件可压缩至1周内完成，前提是已建立标准化模板库。

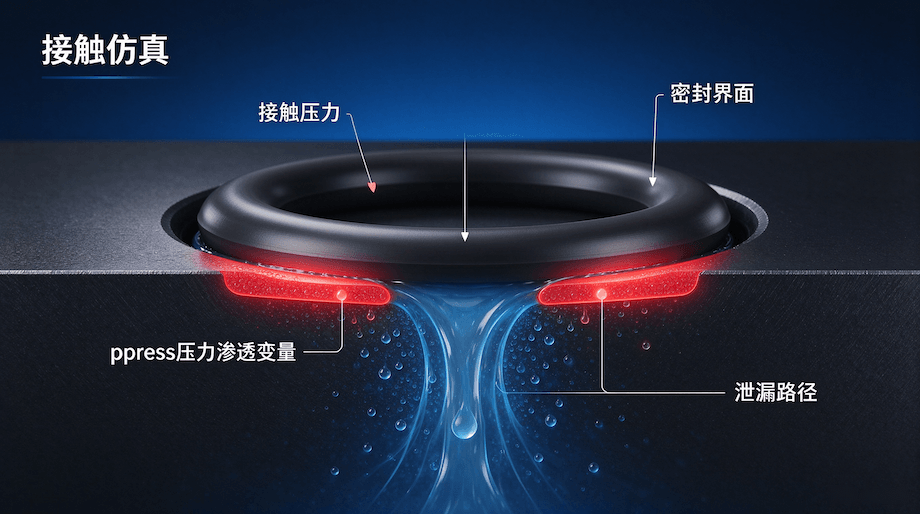

滑动工况下材料磨损寿命预测能否用于密封件？

可以，但需额外考虑介质溶胀效应。密封件在油液环境中会发生体积膨胀与模量下降，这会改变接触压力分布与滑移趋势。仿真中需引入溶胀-应力耦合本构，不能直接沿用干摩擦条件下的磨损模型。

往复式机械磨损量计算模型对网格密度敏感吗？

非常敏感。接触区网格尺寸若大于0.3mm，磨损量预测结果可能出现数量级偏差。但过度细化又会导致计算耗时剧增，建议在接触弧长方向采用0.1–0.15mm的梯度加密策略，兼顾精度与效率。

滑动摩擦磨损预测软件工具支持批量参数化分析吗？

主流工具如Abaqus/CAE与SolidWorks Simulation均支持Python脚本驱动的参数化扫描，可自动遍历过盈量、预紧力、胶料硬度等变量组合，生成磨损寿命响应面，为稳健性设计提供依据。

往复运动轴承磨损预测技术是否适用于金属-橡胶复合结构？

适用，但需分层建模。金属骨架部分按弹塑性本构处理，橡胶层则采用超弹性+磨损本构，二者通过共节点或MPC约束实现力学传递。关键在于准确模拟橡胶与金属界面的脱粘起始与扩展过程。
