橡胶仿真需要哪些材料试验数据?关键在于真实工况映射与物理机制还原

2026-10-07 07:16:34
2498
橡胶仿真需要哪些材料试验数据
在装备制造业研发一线,工程师常遇到这样的场景:一款新设计的橡胶缓冲垫在有限元分析中刚度偏软,但实测装配后却出现过早压溃;另一款减振支座仿真预测寿命达标,装机运行数月后却发生异常撕裂。问题根源往往不在模型网格或求解器设置,而在于输入材料参数与实际服役行为存在系统性偏差。橡胶仿真需要哪些材料试验数据,本质是回答“如何让数字模型真正复现橡胶在温度、速率、多轴载荷下的非线性响应”。结论很明确:单靠室温单轴

在装备制造业研发一线,工程师常遇到这样的场景:一款新设计的橡胶缓冲垫在有限元分析中刚度偏软,但实测装配后却出现过早压溃;另一款减振支座仿真预测寿命达标,装机运行数月后却发生异常撕裂。问题根源往往不在模型网格或求解器设置,而在于输入材料参数与实际服役行为存在系统性偏差。橡胶仿真需要哪些材料试验数据,本质是回答“如何让数字模型真正复现橡胶在温度、速率、多轴载荷下的非线性响应”。结论很明确:单靠室温单轴拉伸曲线无法支撑工程级仿真,必须构建覆盖宽温域、多应变率、多加载路径的试验数据集,并与超弹性本构模型形成闭环标定。本文将围绕橡胶材料行为机理、试验配置逻辑、合规验证要点及本地化实施能力四个维度,分组解析橡胶仿真对材料试验数据的实际需求。

橡胶仿真需要哪些材料试验数据

材料行为与建模基础

橡胶类材料的力学响应高度依赖于分子链结构与填料分散状态,其应力-应变关系并非简单线性,而是呈现的非线性、不可逆性与路径依赖性。因此,仅获取标准邵氏硬度值远不能满足仿真要求——硬度反映的是局部压入抵抗能力,而仿真需还原整体变形协调过程中的能量耗散与恢复特性。橡胶超弹性本构模型试验数据要求,首先体现在加载路径多样性上:单轴拉伸、单轴压缩、平面拉伸、等双轴拉伸、纯剪切五类基本试验缺一不可,它们共同约束模型参数空间,避免单一试验导致的参数漂移。其次,温度与应变率耦合效应必须量化:2026年行业实践表明,在低温环境下,相同应变水平下应力可提升数倍;而在高频振动工况中,粘弹性滞后效应会改变动态刚度。这些物理事实决定了试验不能只做室温静态,而需在-40℃至120℃区间内,配合0.001/s至100/s量级的应变率梯度开展系统测试。

橡胶仿真需要哪些材料试验数据

此外,橡胶压缩变形对仿真精度影响试验已成必要环节。该指标表征材料在长期压缩后形变恢复能力,直接影响密封结构的预紧力衰减预测。若忽略此项,仿真可能高估接触压力维持时间,导致密封失效风险被系统性低估。对于含硫化接头或金属嵌件的复合结构,还需补充界面剥离试验数据,以标定粘接层本构参数。

试验配置与参数获取逻辑

橡胶仿真材料参数获取方法,重在匹配仿真目标而非堆砌试验项目。例如,针对静载支撑结构,应优先大变形下的单轴与压缩曲线精度,辅以压缩变形数据;而面向发动机悬置这类动态部件,则需强化高频循环加载下的应力松弛与蠕变回复曲线,并同步采集动态模量-损耗因子随频率变化谱。橡胶有限元仿真需要的应力应变曲线,必须标注明确的试验条件:环境温度、应变率、预拉伸历史、循环次数及稳定判断依据,否则同一组数据在不同模型中可能引发截然相反的拟合结果。

邵氏硬度与仿真模量换算试验数据,不能依赖经验公式直接推导。2026年多家主机厂技术规范已明确要求:所有用于仿真的模量值,必须基于实测应力-应变曲线反演得出,禁止使用查表法或软件内置换算模块替代物理试验。这是因为硬度测试压头尺寸、加载速度与橡胶厚度比值,均会影响表观读数,而仿真所用的杨氏模量、泊松比、剪切模量等参数,必须源于统一试验基准下的数学拟合。

合规验证与工程闭环

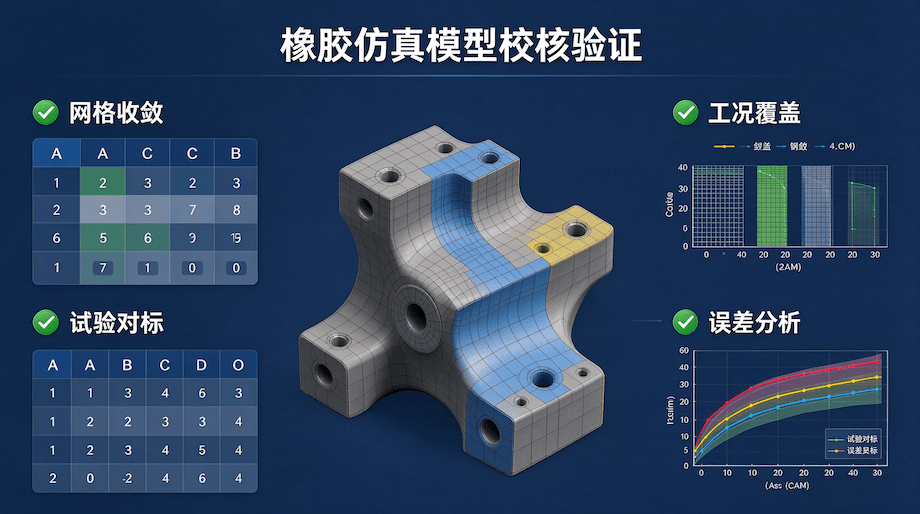

当前橡胶仿真验证已超越“曲线拟合优劣”层面,转向“边界响应一致性”评估。一项有效的验证流程,需包含三重比对:一是仿真与试验的全局载荷-位移响应曲线重合度;二是在关键局部区域(如拐角、孔边、嵌件过渡区)的应变分布云图对比;三是结构级功能指标吻合性,如隔振率传递函数峰值偏移、密封面接触压力均匀性、疲劳裂纹萌生位置等。这要求试验不仅提供材料级数据,还需配套开展典型子结构级验证试验,形成从材料到部件的逐级可信度提升路径。

行业共识认为,仿真结果的可信度不取决于网格密度或求解器版本,而取决于建模策略是否真实反映物理机制。例如,在薄壁橡胶套筒仿真中,若未考虑硫化成型过程中产生的残余应力场,即使采用高精度本构模型,其自由振动频率预测仍可能出现系统性偏差。此类现象已在多个轨道交通减振部件开发中反复验证。

实施能力与本地化支持

上海三泽信息技术有限公司长期服务于华东地区制造业集群,依托对铝合金、高强钢、钛合金等典型金属材料流变特性的深度理解,将同类物理建模经验迁移至橡胶类超弹性材料体系。公司具备从试制到量产全周期仿真的支撑能力,具体体现为:掌握延性断裂、剪切失稳、蠕变损伤等多种失效判据的适用边界与标定方法;能将仿真结果与物理试验形成闭环验证,尤其在薄壁焊接结构残余应力影响评估、铸件微缺陷敏感性分析等复杂场景中积累大量案例反馈;团队熟悉装备制造业BOM的高度动态性与强依赖性特征,确保仿真数据与设计、工艺、生产各环节工程数据载体无缝衔接。这些能力使橡胶仿真不再停留于单点参数输入,而是成为贯穿产品全生命周期的技术决策依据,降低物理样机迭代轮次与现场故障排查成本。需要现场排查的可拨打19941903551,技术资料与机型对照表见官网https://www.sahze.com.cn

橡胶仿真需要哪些材料试验数据

【标签:#橡胶仿真 #材料试验数据 #有限元分析 #超弹性本构模型 #橡胶性能测试】
